YPF系列膜片压力表

用途说明膜片压力表适用于测量具有一定腐蚀性、粘稠介质和非结晶或非凝固的各种流体介质的压力或负压。可根据测量对腐蚀性能的不同要求而选用不同材料的膜片。外壳不锈钢材料的仪表,可在工作环境较恶劣的情况下使
Description

用途说明

膜片压力表适用于测量具有一定腐蚀性、粘稠介质和非结晶或非凝固的各种流体介质的压力或负压。

可根据测量对腐蚀性能的不同要求而选用不同材料的膜片。

外壳不锈钢材料的仪表,可在工作环境较恶劣的情况下使用。

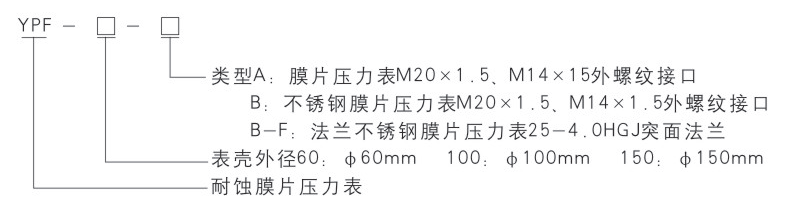

型号表示

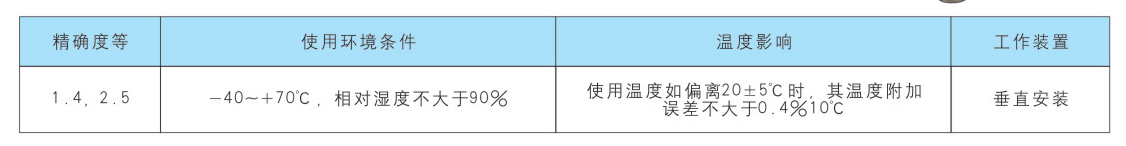

 主要技术指标


结构原理

仪表由测量系统(包括接头、法兰、膜片)、传动机构,指示装置和外壳组成。

在被测介质的压力作用下,仪表的弹性元件(膜片)产生与压力大小成正的弹性变形一一位移,借助连杆经传动机构放大、由指示装置批示被测压力值。

外形尺寸
